随着新能源汽车、电力设备和物联网的快速发展，导电镀层的需求与日俱增。本文将深入解析铜排镀锡工艺的关键技术要点，助力工程师解决实际应用难题。

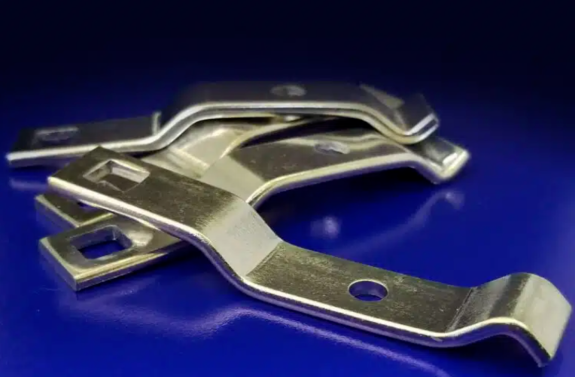

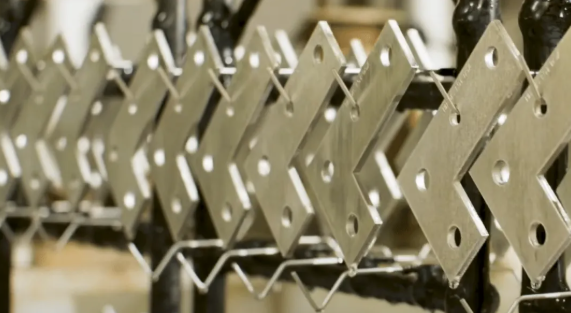

铜排镀锡示意图
一、为什么选择镀锡铜排？
在大电流应用中，铜排是最常用的导电元件之一。而镀锡工艺能够显著提升铜排的多项性能：
-
优异的导电性：锡层具有出色的导电性能，其氧化物相比铜氧化物导电性更好。 -
出色的焊接性：特别是哑光锡，可实现可靠的焊接接头。 -
良好的耐蚀性：锡层能有效防止铜基材被腐蚀。 -
理想的散热性：导热系数达0.67 W/cm·K，确保接触面高效散热。
二、镀锡铜排的主要应用领域
1. 新能源汽车
-
动力电池系统 -
充电设施 -
电机控制器
2. 电力传输与配电
-
配电柜 -
变电设备 -
开关设备
3. 可再生能源
-
光伏发电系统 -
风力发电设备 -
储能系统
三、镀锡工艺类型选择指南
1. 光亮锡
-
特点：外观光亮美观 -
优势：导电性好、防腐性强 -
局限：不适合焊接应用 -
建议：用于对外观要求高的导电接触场合
2. 哑光锡（可焊性锡）
-
特点：表面粗糙度较大 -
优势：焊接性能优异 -
应用：推荐用于需要焊接的场合 -
注意：建议镀镍底层，延长使用寿命
3. 热浸锡
-
特点：镀层较厚（≥25μm） -
优势：适合复杂形状部件 -
局限：精密尺寸控制较难
四、镀锡层厚度选择建议
| 防腐要求 | 推荐厚度 | 应用场景 |
|---|---|---|
| 一般防腐 | 12.5μm | 室内环境 |
| 高防腐 | 25μm | 潮湿环境 |
| 特殊防腐 | >25μm | 腐蚀性环境 |
五、实际应用注意事项
-
基材选择：推荐使用C110纯铜，具有优异导电性和成形性。 -
底层处理：考虑镀镍底层，防止铜基材元素扩散。 -
表面处理：根据应用场景选择合适的镀锡工艺。 -
质量控制：确保镀层均匀性和结合力。
六、产品选择建议
在大电流PCB应用中，选择合适的镀锡铜排产品至关重要。
-

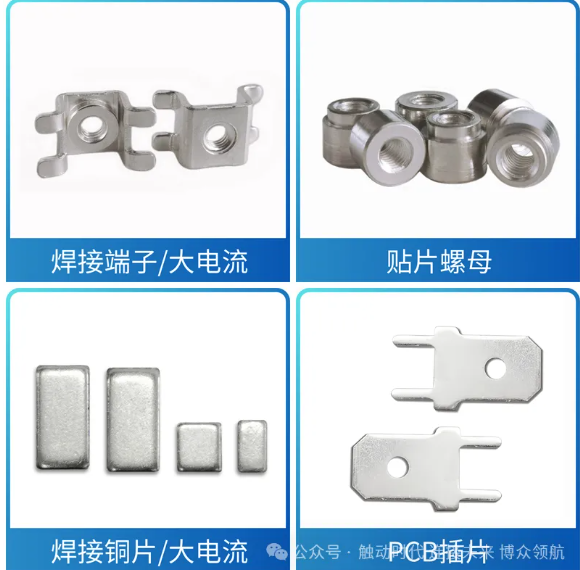

高导电镀锡铜排 -
定制化焊接端子 -
大电流PCB插片 -
高可靠性贴片螺母
这些产品均采用先进的镀锡工艺，确保在新能源、电力电子等高电流应用中的稳定可靠运行。
专业提示：在选择镀锡铜排时，建议根据具体应用场景，综合考虑电流大小、环境条件、安装方式等因素，选择最适合的产品规格和镀层工艺。
